Protocole pour
les courbes d’étalonnage :
Pour réaliser la première courbe d’étalonnage, on a placé une photo résistance à des distances différentes d’une lampe de bureau de 60watts.
Grâce à un multimètre on a pu mesurer la résistance en fonction de la distance.
Avec la formule « Ev (lx) = Iv (cd) / d² (m) » on a transformer la variable Distance en une nouvelle variable, flux lumineux.

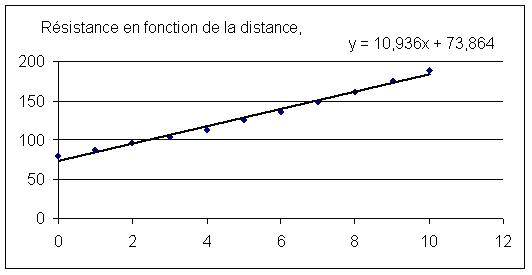

1ère courbe
d’étalonnage.
X=Distance en Cm
Y=Résistance en Ohm

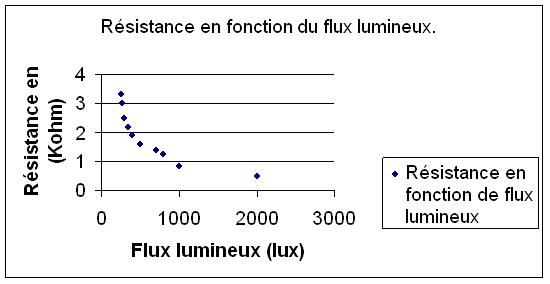

2ème courbe d’étalonnage.

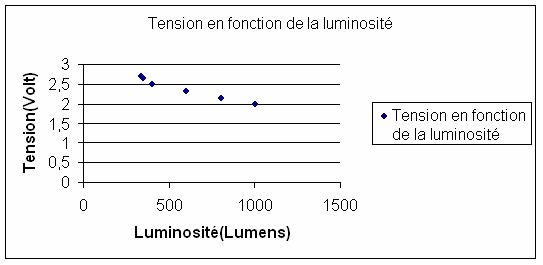

3ème courbe
d’étalonnage :
Pour obtenir cette courbe d’étalonnage, on a mesuré la tension avec un pont diviseur de tension composé d’un Voltmètre, d’une photo résistance, d’une résistance de 1kW, et d’un générateur.
On a choisi la résistance de 1kW car c’est avec elle qu’on se rendait le plus compte du changement de la tension par rapport a la luminosité.
